产品详情
绝缘监测仪
Product Description

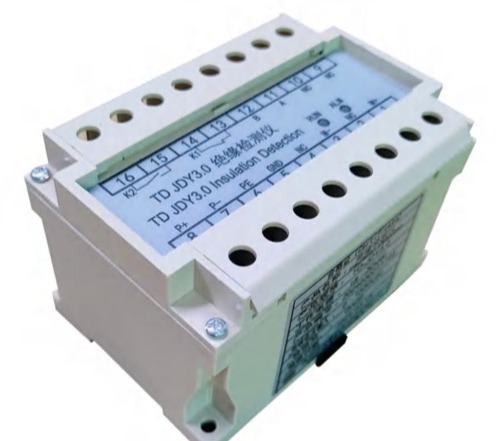

绝缘监测仪
TD JDY3.0 采用低频信号注入法测试，具有检测内阻高，检测范围宽的特点。
功能特点
TD JDY3.0采用低频信号注入法测试，具有检测内阻高，检测范围宽的特点。
性能及参数
- 绝缘仪采用低频信号注入原理，母线电压为零时，仍然可以检测母线对地绝缘电阻；
- 正、负母线同时对地绝缘故障时，可以分别检测出正、负母线对地绝缘电阻；
- 绝缘电阻测量范围广，电阻最大测量值可达50MΩ；
- 可以提供1路RS485通讯接口，标准Modbus_RTU协议；
- 提供2路继电器干接点信号输出；
- 安装方便：导轨安装和螺丝固定两种安装方式。
| 工作电源电压范围 | 9～18VDC、18～30VDC、85～264VAC、85～320VDC |
|---|---|
| 母线输入电压范围 | 0～1500VDC |
| 绝缘电阻相应时间 | ≤10s |
| 通讯接口 | 1路RS485 |
| 正负母线内阻 | 分别≥12MΩ |
应用场景
适用于各种不接地直流系统的绝缘监测，比如各种操作电源，直流配电系统，新能源汽车充电系统，光伏及储能系统等。
