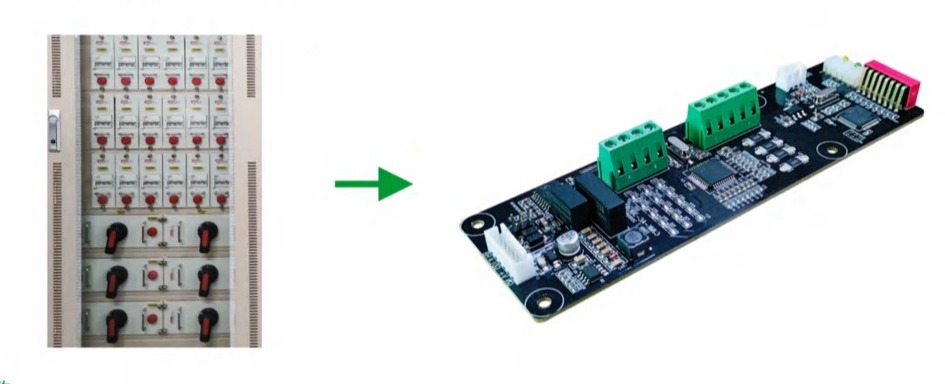

三相交流功率采集板

功能特点

CJMK-AC-3UI三相交流功率采集板是一种用于交流电量综合参数测量的智能采集，将电流互感器输出的模拟信号，开关量输入的开关信号转换成数字信号，通过RS485通信接口与上位机连接，方便监测；

采集板设有三相四线电压、电流模拟量输入，开关状态信号输入，脱扣报警信号输入。采样电压输入后经分压、滤波等调理后送入ADC采样，采样值经通讯口送给上位机。

性能及参数

• 可以同时测量三相交流回路中的每一相电压、电流，合相有功功率、合相无功功率、合相功率因数、合相频率、总有功电度、总无功电度等参数；
• 电压采样精度：0.2%；
• 电流采样精度：0.2%；
• 功耗：小于1W;
• 开入通道：2路；
• 安装方式：定位孔螺丝固定。

应用场景

主要应用于交流电源的交流回路监视，安装在交流馈线柜的抽屉柜内。
