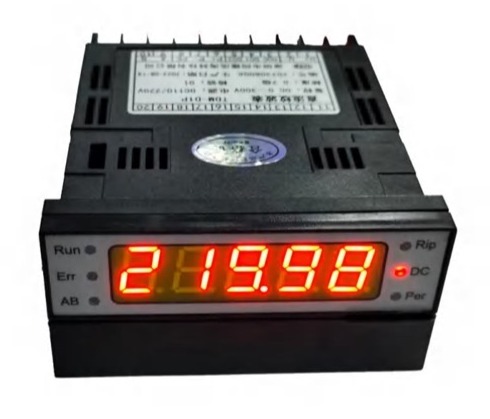

直流纹波表

Product Description

直流纹波表

直流纹波表直接采样直流系统电压，使用高精度ADC采样，有效精度达到24位；内部使用低温漂电压基准，典型温漂为5ppm，采用自稳零的专利技术，保证了测量精度。电源回路有防短路与反接以及过压保护，配有开出接点和报警指示灯以及通讯接口。

功能特点

直流纹波表直接采样直流系统电压，使用高精度ADC采样，有效精度达到24位；内部使用低温漂电压基准，典型温漂为5ppm，采用自稳零的专利技术，保证了测量精度。电源回路有防短路与反接以及过压保护，配有开出接点和报警指示灯以及通讯接口。

性能及参数

测量精度	0.2级
测量时间	20ms
过量程能力	1.2倍连续；10倍5s
供电电压	18～72VDC/AC，60～300VDC/AC，400～1000VDC
通讯速度	1200、2400、4800、9600、19200、38400、57600、115200(bps)(485) 5、10、25、50、75、100、125、250、500、1000(kbps)(CAN)
显示刷新	0.5s
数据更新	20ms
输入信号	±0～300V
显示位数	5位数字
开出节点	220VAC/2A 30DC/2A
外形尺寸	96×48mm

应用场景

主要应用于电力直流电源系统，作为直流系统纹波表使用，也可配合集中监控使用；也可作为其它场合高精度测量使用。
