电流互感器采样模块

Product Description

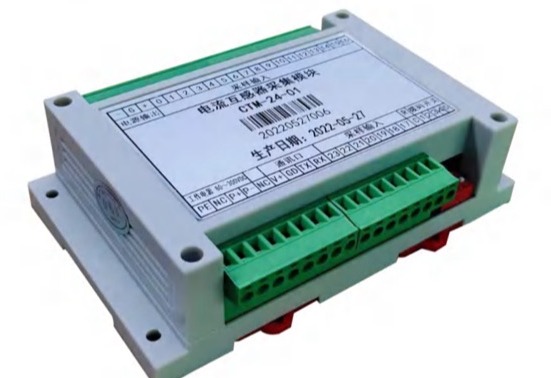

电流互感器采样模块

CTM-24-01 电流互感器采样模块对霍尔漏电流传感器信号进行集中采集，将传感器输出的模拟信号转换成数字信号，通过RS232通信接口与上位机连接，将各通道数据传送给上位机进行监测。

功能特点

CTM-24-01电流互感器采样模块对霍尔漏电流传感器信号进行集中采集，将传感器输出的模拟信号转换成数字信号，通过RS232通信接口与上位机连接，将各通道数据传送给上位机进行监测。

性能及参数

• 本采样模块采用超高精度AD采样，分辨率可达到24位，采样速度为每秒7200次，可以完成高速高精度采样任务；
• 采样模块设有24路模拟量输入，最大输入电压为±10V。

工作电源	80～300VDC，90～264VAC/Hz
正电源输出	12V±0.5V
负电源输出	-12V±0.5V
电流采样精度	0.1%
通讯波特率	9600bps

应用场景

用于直流电源系统绝缘监测装置现场升级改造。
