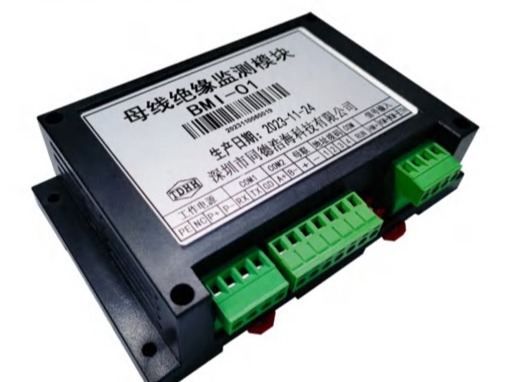

母线绝缘监测模块

功能特点

BMI-01母线绝缘监测模块是对直流母线电压、直流正对地、直流负对地，交流对地电压信号的集中采集，通过RS232通信接口与上位机连接，将各通道数据传送给上位机。

性能及参数

• 提供1路RS485通讯接口，可以与上位机通讯；
• 设有4位拨码开关，可以进行母线设置；
• 直流电压测量功能：可同时监测正、负母线对地电压；
• 交流电压测量功能：可实时监测母线对地交流电压、有效值、频率等；
• 对地电阻的绝缘功能：在没有其它绝缘监测主机的情况下，本装置可以监测正负母线对地的绝缘电阻，在有其它主机存在的情况下，对地绝缘电阻监测功能可以选择退出，不影响其它绝缘监测装置的正常运行；
• 模块采用宽输入电压范围使采样模块可直接应用到电力直流系统而不需另加电源；
• 工作电源：交直流电源两用；
• 安装灵活：导轨安装和螺丝固定两种安装方式。

应用场景

主要应用于直流系统绝缘监测装置作独立分机使用的场合。
