蓄电池在线监测系统

功能特点

内阻测量采用交流小电流放电法，使用高精度高分辨率AD直接采样蓄电端电压及放电电流，经过复尔的数学计算处理，从而得到准确的蓄电池真实内阻；

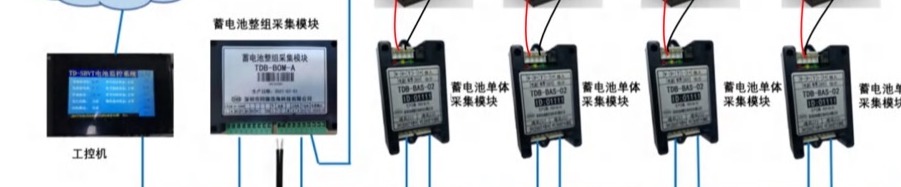

TDB-LCM蓄电池监测系统由蓄电池单体采集模块TDB-BAS-XX、蓄电池整组采集模块TDB-BOM-A、工控机组成，所有数据可以通过RS485或网络口上传。远程监控时，可以用一台计算机通过网络或串口连接到蓄电地在线监测设备上，提供数据查看及远程控制。

性能及参数

• 监测功能：蓄电池单体采集模块实时在线监测蓄电池电压，蓄电池温度，在主机控制下测量电池内阻；蓄电池整组模块监测环境温度，蓄电池组电压、电流，控制各个子模块工作；
• 报警功能：超限报警分为两级，报警和预报警；
• 显示功能：采用大屏幕彩色触摸屏，显示直观，操作便捷；
• 数据存储：装置配有8GBFLASH存储器，可保存大量数据；
• 通讯功能：设备备有多种通讯口，RS485*5，RJ45*2；
• 开入开出：配有6路开入，7路开出；
• 数据导出：配有1个USBHOST接口，方便数据导出；
• 2V模块测量范围：0～3VDC；
• 12V模块测量范围：0～20VDC；
• 单体电池内阻测量精度：1%±10μΩ；
• 单体电池内阻测量范围：0～1000mΩ。

应用场景

应用于电力直流电源、通讯电源、UPS电源后备蓄电池组的在线监测，也可以用在其它场合后备电池组。
