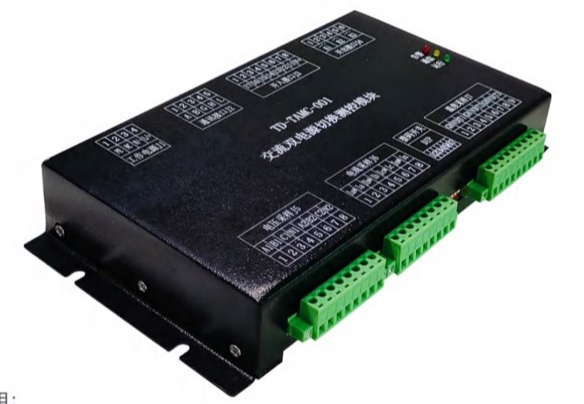

交流双电源切换测控模块

功能特点

主要采集交流电源系统中两路三相四线的电压、电流，实现对双电源自动转换开关的控制、状态采集和开关的远程分合切换操作。是具有自动测量、自动控制、数字通讯为一体的两路电源切换测控模块；

测控模块由微处理器为核心构成，可精确地检测电压，对出现的电压异常（过压、欠压、失压、过频、欠频、缺相）做出准确的判断并输出无源控制开关量。

性能及参数

• 工作电源：交直流电源两用；
• 温度采样通道：3路；
• 温度探头：采用DS18B20；
• 模块功耗：最大功耗小于5W；
• 开入信号通道：7路；
• 开出信号通道：3路；
• 开出接点驱动能力：无源节点，5A/250VAC（COS∅=1），1A/220VDC（T=0）；
• 通讯接口：1路RS485接口，1路CAN接口；
• 安装方式：螺丝固定安装。

应用场景

各种场合的TN-S交流电源系统中两路电源的切换。
