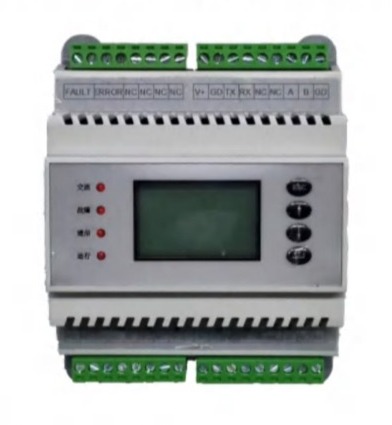

直流绝缘监测终端

功能特点

TD-WJY直流绝缘监测终端内部采用Cortex-M0内核的芯片，集成三路独立的24位超高精度AD采样，采样速度为每秒7200次。实现交流电压、直流电压采集。该芯片集成度高，抗干扰能力强，运行速度快，功耗低；

不设置平衡桥及不平衡桥，实时在线监测直流母线电压、对地电压及系统的绝缘状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；能够检测出工频交流信号混入到直流系统中的信息。

性能及参数

• 采用4按键以及128*64点阵的LCD显示屏，界面可显示4行汉字；
• 无须向直流系统中注入任何信号，对直流系统无不良影响；
• 所使用的智能互感器能够抗剩磁影响，从设计原理上保证不产生零点漂移，可以长期可靠运行；
• 所使用的智能互感器与终端之间进行数字化通讯，系统接线简洁，抗干扰能力强；
• 能够实时采集并显示母线的电压信息和绝缘信息，出现异常能够立即告警。电压告警门限和绝缘告警门限值可自由设定，灵活可靠；
• 具有RS485串口以及无源报警接点，支持标准Modbus协议，可与上位机通信；
• 可直接接入16条馈线回路的漏电流互感器，可通过驱动器扩展至64路；
• 两路无源接点信号输出：一路装置故障，另一路用于故障信号报警。

应用场景

主要应用老旧直流系统需要增加在线绝缘监测的系统改造、壁挂式电源系统、直流分屏、直流配电箱等小型直流操作电源的绝缘在线监测。
