站用交流电源监测系统

功能特点

TD-ACPM交流电源监测系统采用RS485总线模块化结构，对交流电源输入母线、输出母线及馈线支路进行智能化全方位监测管理。能精确地测量交流电源的各项参数，同时通过对双电源切换装置进行精确控制实现双电源的完美切换；

实时采集交流电源中各路馈线、交流电源进线的电压、电流及剩余电流，实现站用交流电源全范围的实时监测、阈值超限告警、诊断、数据记录、波形显示、人机交互等功能，直观显示参数和告警信息，便于隐患排查，提升运维人员工作效率和准确率；

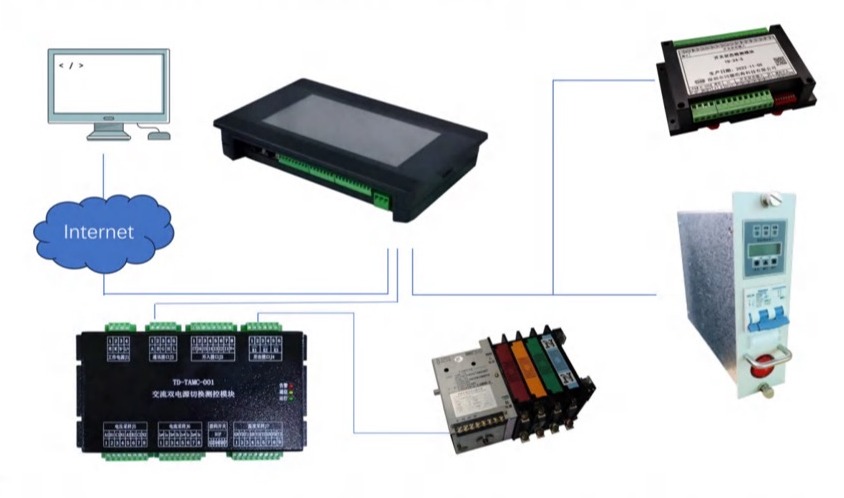

本系统采用模块化设计，共分为六部分，分别为交流双电源切换测控模块、开关监测集成模块、电流互感器、剩余电流互感器、剩余电流采样模块和交流电源监测主机。这六部分可自由组合成监测系统。

性能及参数

• 可精确地检测双电源自动转换开关的电压，对出现的电压异常（过压、欠压、失压、过频、欠频、缺相）做出准确的判断并对其控制、状态采集和开关的远程分合切换操作；
• 开关监测集成模块实现对进线、馈线断路器末端的交流电压、电流、剩余电流，以及开关分合状态、开关脱扣状态进行监测；
• 监测的馈线支路数不受限制；
• 剩余电流互感器有多种规格，可根据实际回路线缆直径自由选择孔径或开口方式，方便现场施工及改造；
• 支持多路剩余电流在采样模块内部直接合成，采样模块可合成3路，合成模块可合成7路；
• 支持多路剩余电流在上位机合成，支持256组，每组可支持128路电流合成；
• 支持剩余电流互感器反接、母线和支路名称在线重命名、支路故障录波功能、剩余电流波形显示、两级报警设置等功能。

应用场景

应用于变电站交流电源系统，也可以用于其它场合的TN-S交流电源系统。
