直流系统录波装置

功能特点

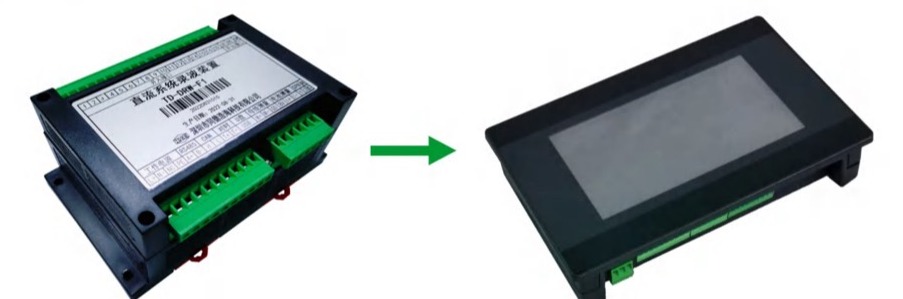

TD-DRW-F1直流系统录波装置由采样模块和显示模块（选配）组成；记录文件采用录波器通用格式记录，方便其它软件分析。电源输入、通讯、对时、采样、开入接口均采用电气隔离，提高抗扰性和安全性；

模拟通道专为直流电源而设计，采样接入兼容原电源系统，不需要重新配置电流采样分流器；

状态通道采用兼容设计，公共端兼容高、低电平，输入端兼容有源、无源接点，与直流监控共用开入接点，互不影响。

性能及参数

• 配置有USB-HOST、RS485、CAN接口；
• 采用高速24位ADC对模拟量进行转换，保证了录波质量；
• 使用硬件定时采样，保证了采样点的均匀、一致；
• 内部设置大容量8～64GB FLASH存储器，可以存储大量数据；
• 使用高速浮点型MPU，实时响应系统操作；
• 集成了IRIG-B对时接口，软件实现了时钟驯化，在无GPS对时信号时，也可以精确守时；
• 内部设置有备用电池，即使在直流意外停电时也能保证继续工作2小时以上；
• 采用35mm导轨安装，也可直接固定式安装；
• 各种工作参数可以设定，如触发时间、触发通道、触发模拟量变化量、触发状态通道等。

应用场景

变电站、发电厂等场合的电力直流操作电源系统。
