剩余电流监测系统

功能特点

主要应用于TN-S交流电源系统中，实时采集变压器中性点电流、馈线剩余电流、长电缆及铠装剩余电流的监测，实现对交流电源系统绝缘状态的在线监测、阀值超限告警、诊断、数据记录、人机交互等功能，直观显示电流监测和告警信息，配置有多种接口，方便接入不同设备。防范电气火灾事故发生，从而保障交流电源系统的安全稳定运行；

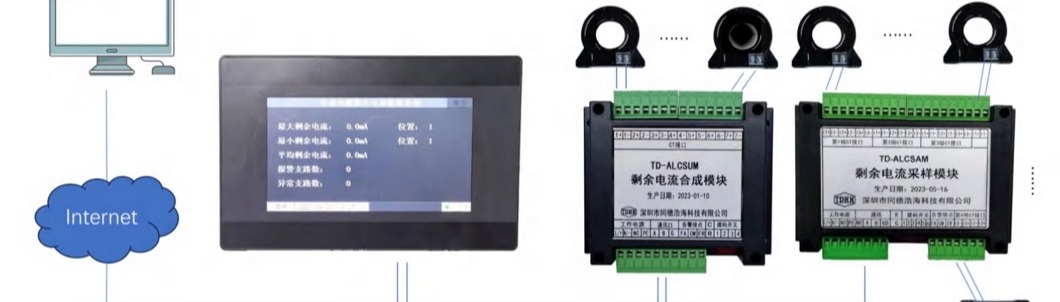

系统采用模块化设计，共分为三部分，分别为电流互感器、剩余电流采样模块和剩余电流监测主机。

性能及参数

• 监测剩余电流支路数不受限制；
• 剩余电流互感器有多种规格，可根据实际回路线缆直径自由选择孔径或开口方式，方便现场施工及改造；
• 支持多路剩余电流在采样模块内部直接合成，采样模块可合成三路，合成模块可合成7路；
• 支持多路剩余电流在上位机合成，可支持256组，每组可支持128路电流合成；
• 支持电流互感器反接；
• 支持母线和支路名称在线重命名功能；
• 支持网络通讯，支持IEC61850（选配）；
• 支持支路故障录波功能；
• 支持剩余电流波形显示；
• 支持两级报警设置；
• 采用35mm导轨安装，也可直接固定式安装。

应用场景

在工业、民用建筑、商业等不同领域中，设备复杂、运行时间长、电力负荷大等原因，电气火灾的发生概率较高的应用场景。
