WJY-S绝缘监测装置

功能特点

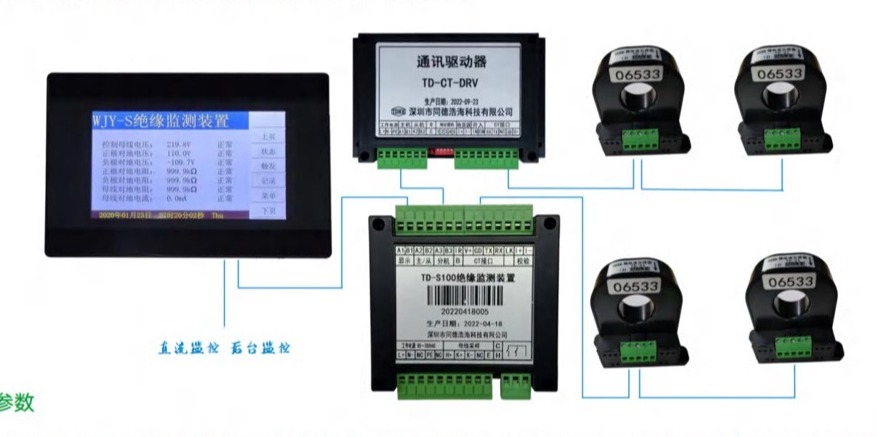

WJY-S绝缘监测装置整个系统采用分散测量，集中管理的集散模式，由TD-S100绝缘监测装置、TD-CT-DRV通讯驱动器、智能漏电流传感器、TD-LCM显示通讯单元组成，通过合理配置主从机数量，可以适用所有直流系统场景；

母线监测无须向直流系统中注入任何信号，对直流系统无不良影响；能够抵抗直流系统对地大电容所造成的不良影响；

对直流系统中的母线瞬时接地和馈线支路中的瞬时接地能准确检测；

所有单元之间进行数字化通讯，系统接线简洁，抗干扰能力强。

性能及参数

• 能够实时采集并显示母线的电压信息和绝缘信息，出现异常能够立即告警。电压告警门限和绝缘告警门限值可自由设定，灵活可靠；
• 能够存储大量的告警记录信息和事件记录信息，便于对系统故障原因进行排查；
• 可以和多种智能CT通讯或通过转换器与多种CT联机，方便现场改造；
• 系统采用7吋真彩色触控屏设计；并配置了丰富的对外接口；
• 系统设置有RS485*5、RJ45-100M*2、USB-HOST*1、开入6路、开出8路等对外接口。

应用场景

适用发电厂、变电站等场所使用的多种复杂的直流系统。
